300kWの威力を確認するため、いやiPhoneアプリの調子を見るミッションのためNHK第１美原送信所（JOBK）の近くにあるNHK第２羽曳野送信所（JOBB）に移動してきた。
このページの目次
１０年ぶりのJOBB訪問～ゲートは閉まっていた
NHK大阪第２羽曳野主幹放送所 JOBB 828kHz 300kW
大阪府羽曳野市郡戸53ｰ3
「この付近にゴミを捨てないでください NHK」。ハイハイ。

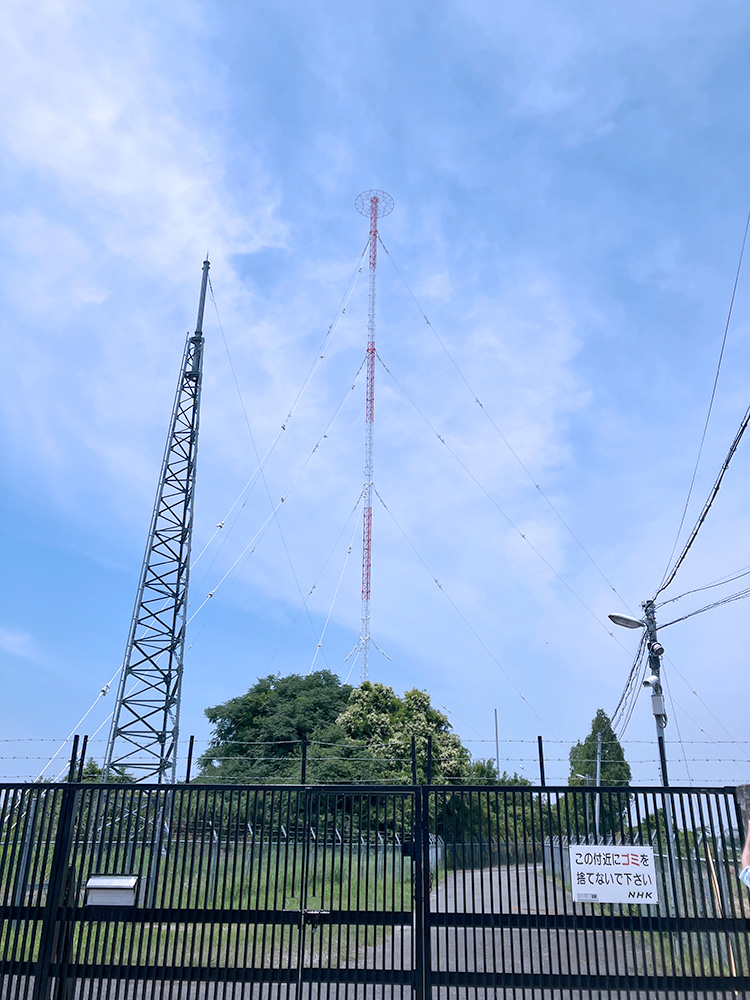

ゲートは閉まっていた。侵入はできませんでした。敷地内に入れたとしても、バカ乗りで、ラジオを300kWアンテナの基部にくっ付けて、煙が吹くかどうかの実験しかないのだが。

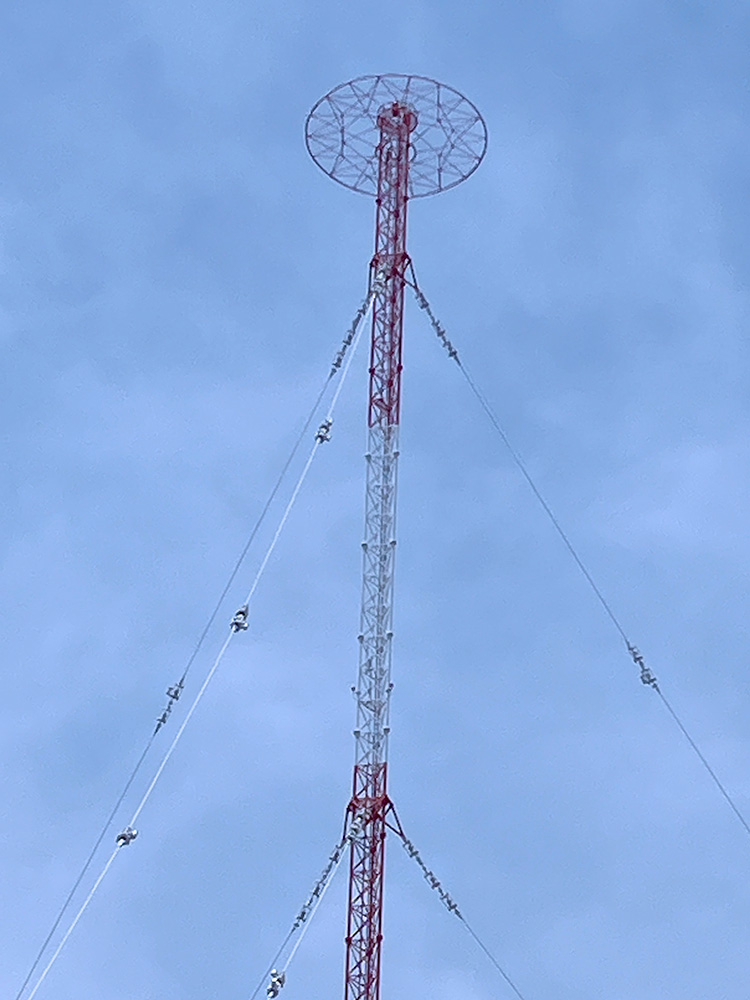

ここでもアンテナの容量環をパシャ！
美原JOBKよりさらに大きそう。鉄塔も管柱じゃなくタワー型
鉱石ラジオミッション失敗のリベンジ２～電界強度測定

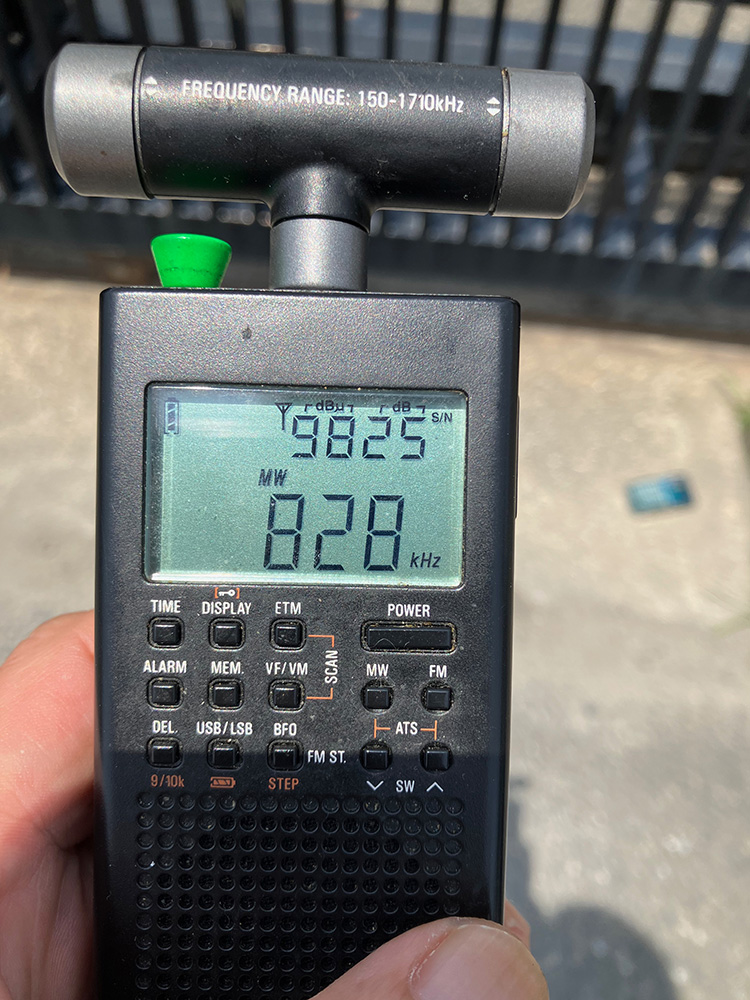

300kW送信アンテナの目の前、98dBuV。ほとんど最高値？凄まじい。
- Sメータ：S9+60dB いわゆるフルスケール
- +12dBm こんな信号SSGの最高出力しか見た事ない
- 800,000uV（実効電圧0.1V弱） マジで無料充電できる？
※計算は適当です。

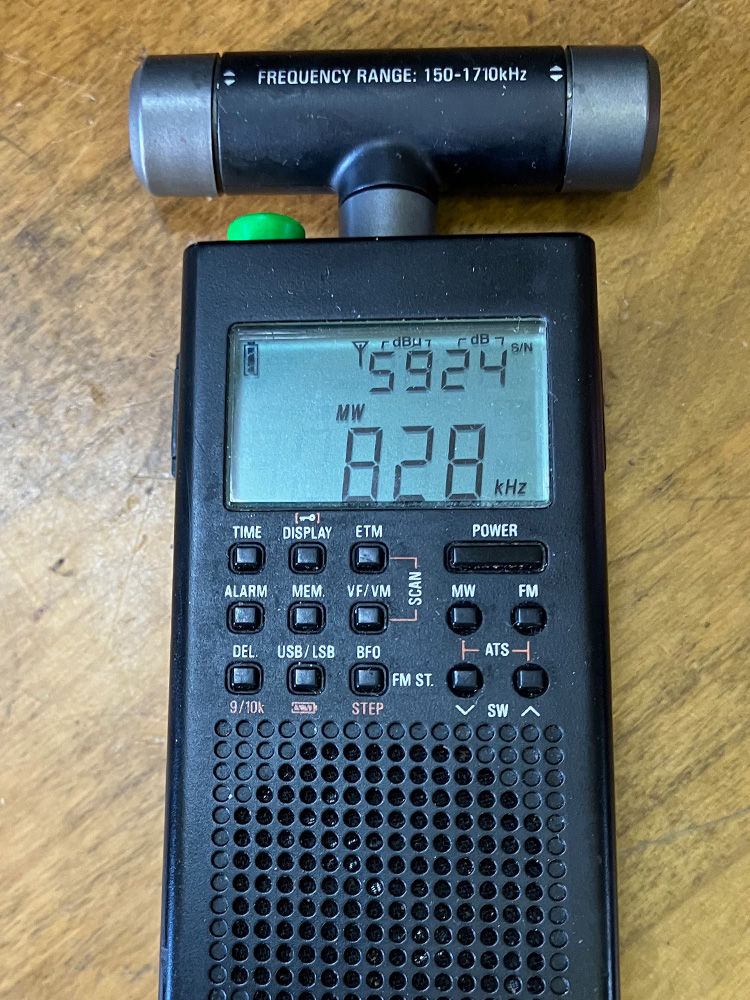

ちなみに↑はradio1banオフィス（和歌山県伊都郡かつらぎ町）での受信。59dBuV、-20dBm、Sメータ9程度の中電界。
本日のミッション～AM Direction Finder

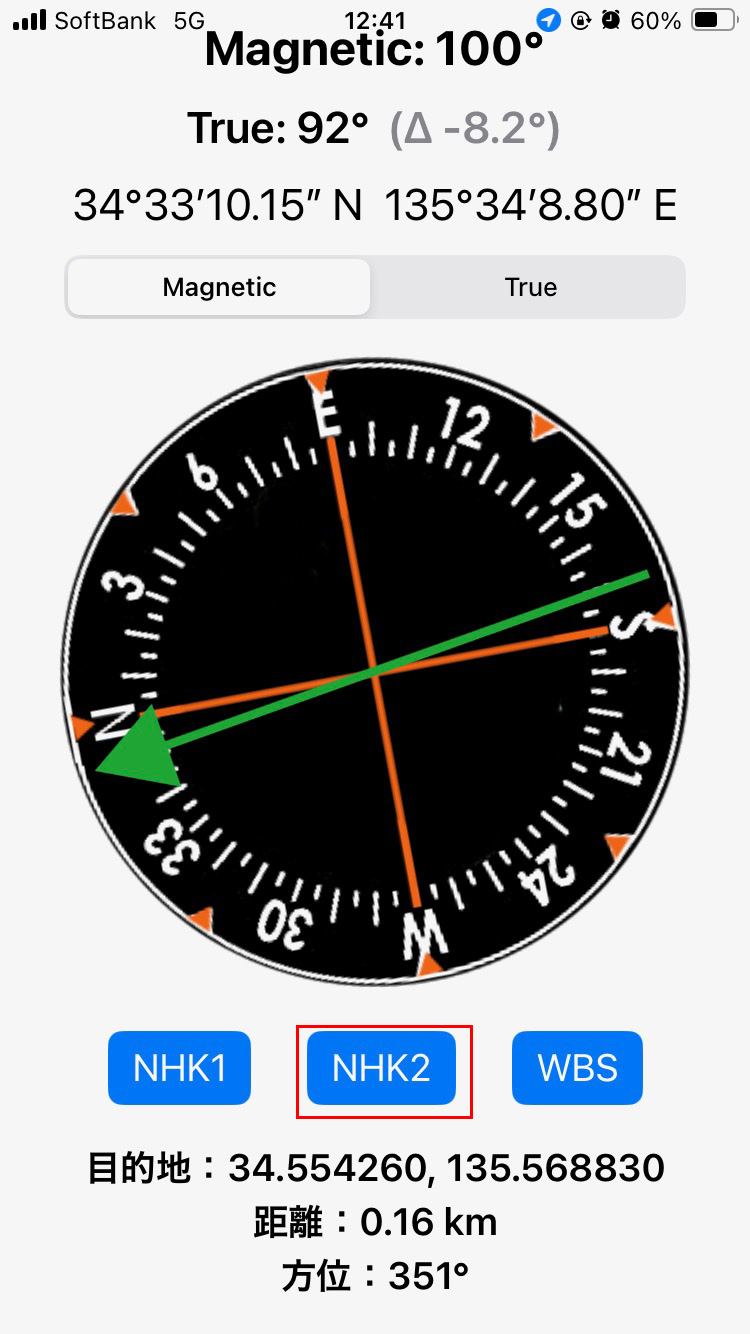

↑は、JOBB羽曳野送信所のゲート前（大阪府羽曳野市郡戸53ｰ3） ゲート前からアンテナの位置まで（敷地内）160mってところか。

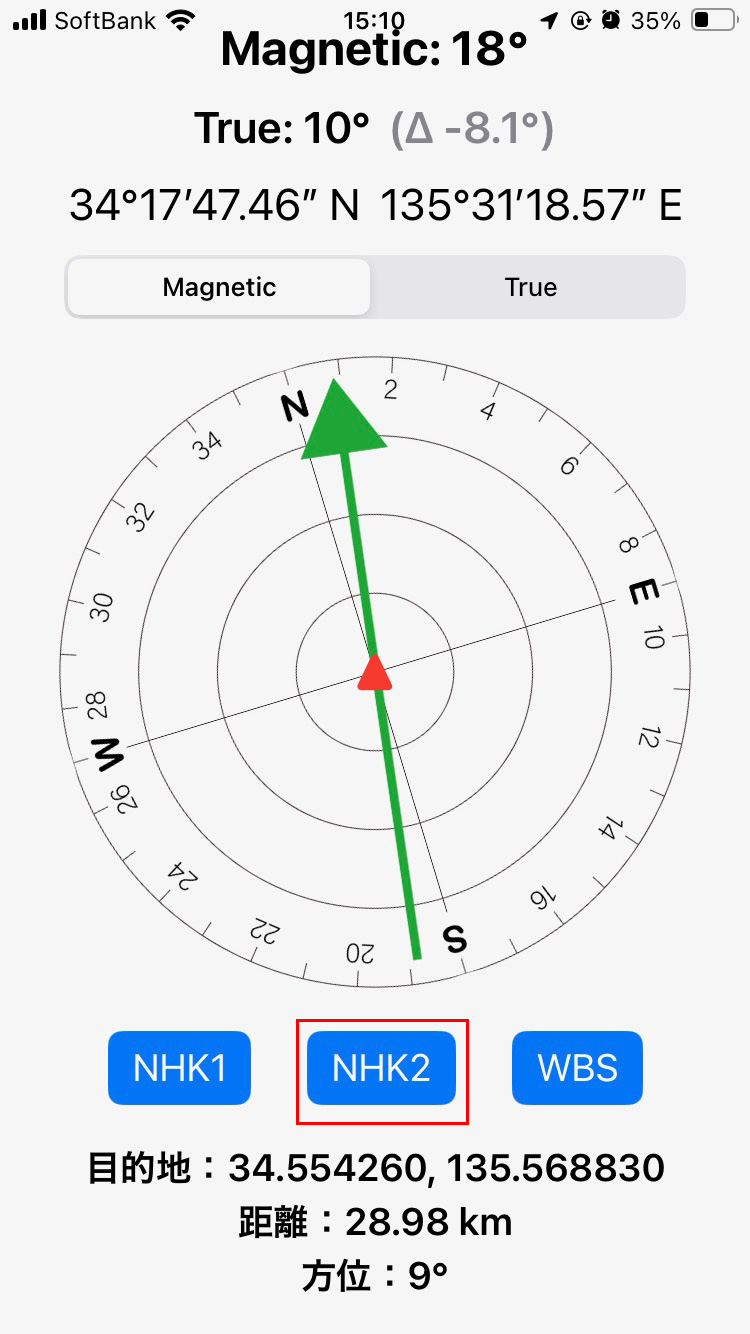

↑はradio1banオフィス（和歌山県伊都郡かつらぎ町）での動作。地味に方位盤をバージョンアップしている。
radio1banからNHK大阪第２羽曳野送信所までの真方位が9°、距離が28.98kmということがわかる。AM Direction Finderは、ナビより、AMラジオのアンテナの向き調整に向いているようだ。
